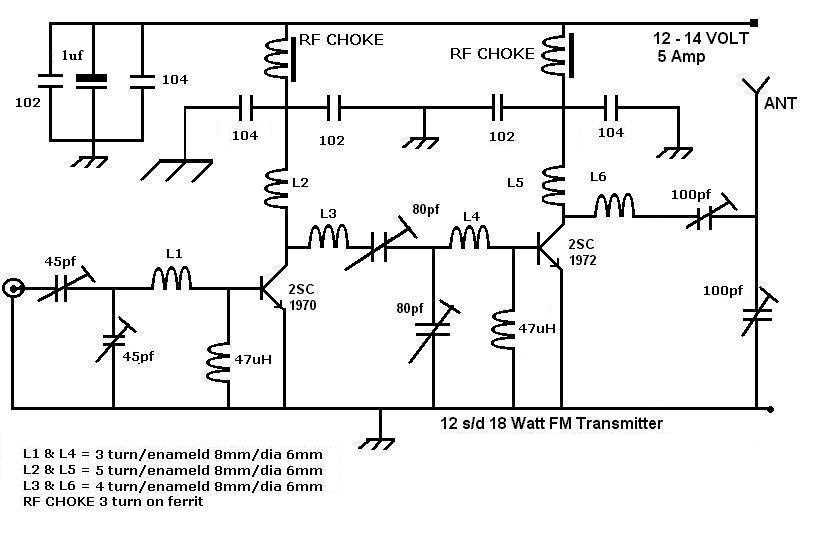

Pada Rangkaian ini menggunakan TR tipe 2SC1972,tegangan yang dikgunakan sebesar 13.5 Volt / 5Amp power supply, untuk keamanan rangakaian ini disertakan pula SWR protection circuit yang berfungsi sebagai pelindung rangkaian RF jika terjadi ke-tidak cocokan (mismatch) antena yang langsung mematikan power suplly secara otomatis.
PERHATIAN gunakan ferrite beads dan capasitor feedthru rangkaian RF detector, kipas kontrol dan SWR protection circuits.

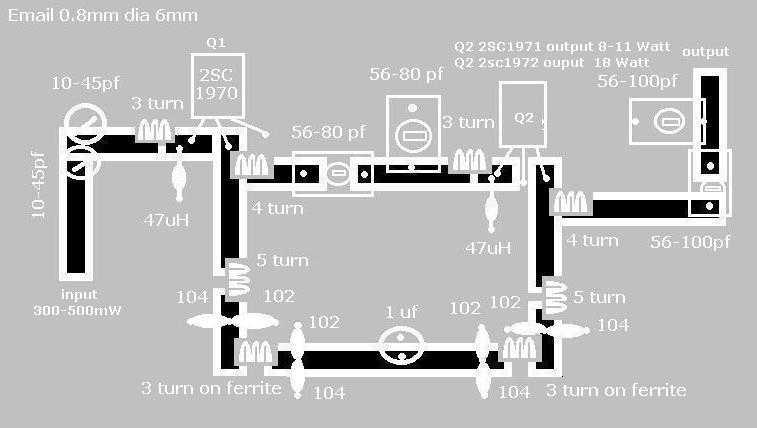

P C B
